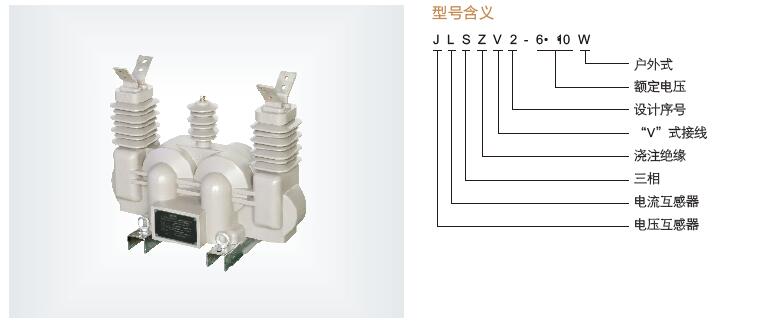

JLSZV2-6W、JLSZV2-10W戶外干式組合互感器?

一、??? JLSZV2-6W、JLSZV2-10W戶外干式組合互感器

JLSZV2-6W、JLSZV2-10W組合互感器是由兩臺單相全絕緣電壓互感器組成三相“V”型接線，A、C相分別串接兩臺電流互感器，供10KV及以下電力線路作電流、電能計量用。電流互感器可做成高精度多變比結構，為以后系統增容帶來方便。產品用戶外環氧樹脂澆注，外形用防雨傘裙，表面爬電距離大，具有耐電弧、防雨、防塵、耐腐蝕、耐紫外線等特點，是電網改造的理想換代產品。

二、JLSZV2-6W、JLSZV2-10W戶外干式組合互感器概述

組合互感器實際上就是電壓互感器和電流互感器的組合，用于計量電業局收費用。表為電業局免費掛，可以是一個電壓互感器和一個電流互感器的組合，用于測量單相功率；可以是兩個電壓互感器和兩個電流互感器的組合，用于在三相三線制中按兩瓦計法測量三相功率；也可以是三個電壓互感器和三個電流互感器的組合，用于三相電測量。接變壓器時，組合時互感器電壓端子與變壓器輸出并聯，變壓器電流線穿過組合式互感器。組合式互感器在高壓電網中一般其電能計量作用。組合式互感器與電壓互感器及電流互感器一樣，二次輸出可以接負載，但是，負載一般不宜超過互感器標稱的額定負荷。

JLSZW-6W、JLSZW-10W組合互感器（又稱計量箱）由電壓、電流互感器組合而成。產品供交流50HZ，額定電壓10KV以下三相線路中，供電壓、電流和電能測量及繼電器保護用，適用于城網，農網戶外變電站，也可用于工業企業各種變壓器配電所等。組合互感器配上有功、無功電度表稱為高壓電力計量箱。本產品可取代油浸式組合互感器（計量箱）。

三、JLSZV2-6W、JLSZV2-10W戶外干式組合互感器結構簡介

電壓互感器由戶內環氧樹脂澆注結構，鐵芯為外鐵式，用優質冷軋取向硅鋼片疊裝而成，在中心柱上裝置一次及二次成形。

電流互感器也由戶內環氧樹脂澆注結構，鐵芯為內鐵式，用優質冷軋取向硅鋼片疊裝而成。二個電壓、二個電流單元件通過組合裝在一個封閉的鐵箱內，形成一體。

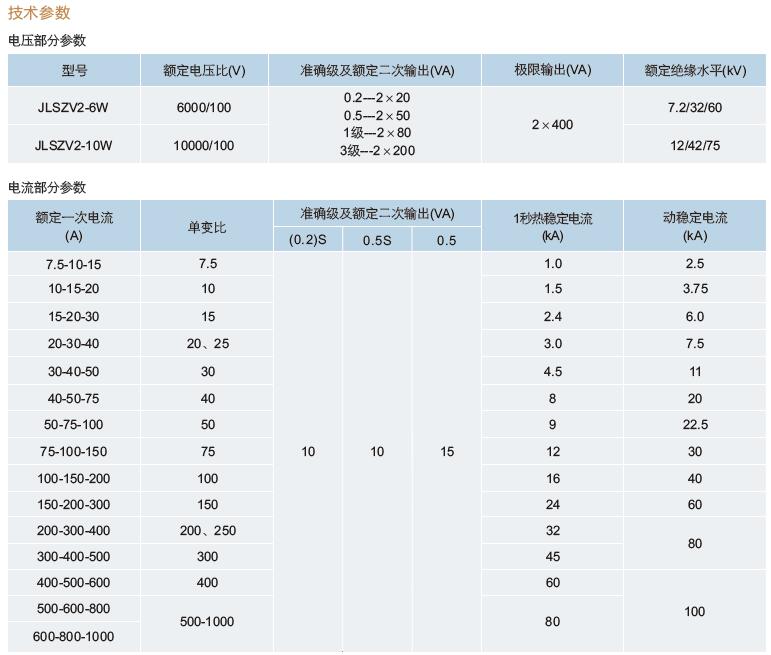

四、JLSZV2-6W、JLSZV2-10W戶外干式組合互感器技術參數

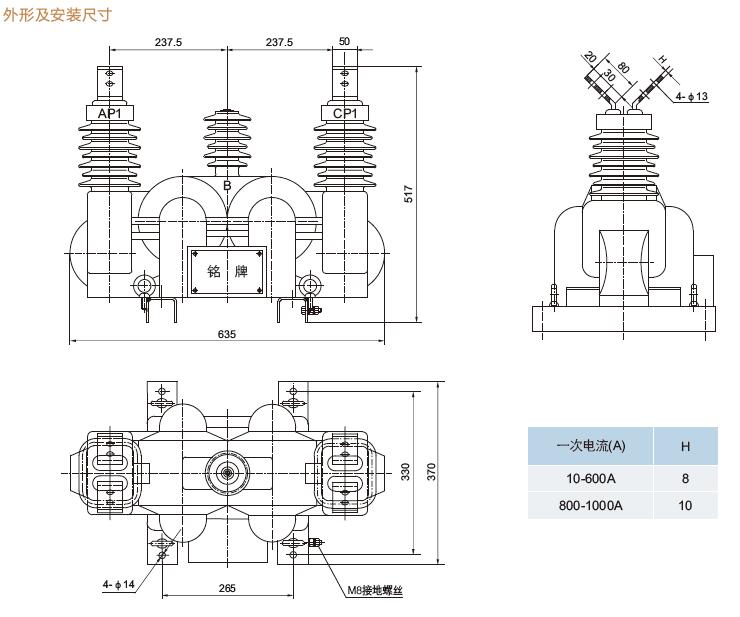

五、JLSZV2-6W、JLSZV2-10W戶外干式組合互感器尺寸

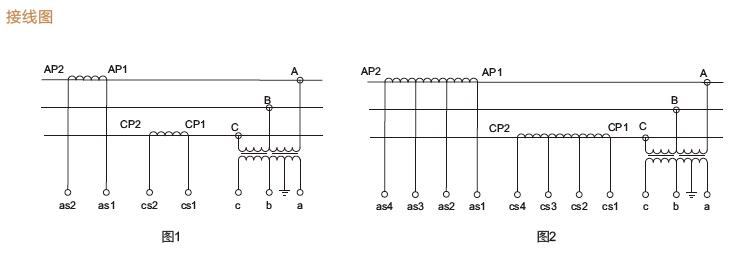

六、JLSZV2-6W、JLSZV2-10W戶外干式組合互感器接線圖

七、JLSZV2-6W、JLSZV2-10W戶外干式組合互感器型號推薦：

JLSZW-6組合互感器 ?

JLSZW-10組合互感器?

JLS-6組合互感器

JLS-10組合互感器

JLSZV2-6W組合互感器?

JLSZV2-10W組合互感器

JLSZW-6W戶外干式組合互感器

JLSZW-10W戶外干式組合互感器?

JLSZY-6W戶外干式組合互感器

JLSZY-10W戶外干式組合互感器

八、浙江中拓高壓互感器生產廠家

浙江中拓高壓電器有限公司是一家主要從事研發、生產銷售110kV及以下戶內外高低壓互感器，鐵芯、絕緣件的專業廠家。公司的10-35kV戶內外互感器，銷遍全國各地，遠銷海外多個國家和地區，深受廣大用戶信賴和好評，10kV真空斷路器用互感器已成為國內柱上開關生產企業最優選擇合作單位。2007年自主研發的主推產品LZW32-10(12)型戶外保護用電流互感器，是目前國內同類型配套互感器主要生產商。

?
