LRZ-10 電流互感器產品說明書

一、LRZ-10電流互感器的簡介與結構特點

1、專用于真空斷路器ZW6-10六氟化硫真空斷路器上作多級電測量和斷電保護用；

2、LRZ-10電流互感器適用于額定頻率50、60Hz額定電壓為35kV及以下戶內裝置的交流線路中作電流、電能測量及繼電保護之用。本系列產品是采用環氧樹脂一次性澆注成形的全封閉免維護產品，具有抗短路能力強、精度高等優點。 具有抗短路能力強、精度高等優點；

3、電流互感器一次線圈和二次線圈為鏈形結構，計量級鐵芯采用超微晶合金，保護級鐵芯采用優質硅鋼片卷制，二次導線均勻繞制在鐵芯上。一次線圈采用優質軟質銅帶或玻璃絲漆包線卷制而成。澆注體用螺栓固定在安裝底座上，底板上有四個螺孔供用戶安裝使用，底板上有專用接地螺栓。

二、LRZ-10電流互感器的適用條件

1、設備種類：戶內

2、安裝地點的海拔不超過1000m；

3、環境溫度：-5—+40℃；

4、污穢等級：Ⅲ級5、氣中無嚴重影響互感器絕緣性能的污染及浸蝕性和爆炸性介質。

三、LRZ-10電流互感器的技術數據

1、產品符合IEC和GB1208-97《電流互感器》；

2、額定絕緣水平：40.5/95/200kV；

3、額定頻率：50、60Hz；

4、額定二次電流：1A、5A；

5、負荷功率因數：COSφ=0.8（滯后）；

6、產品允許在120%的額定電流下長期運行

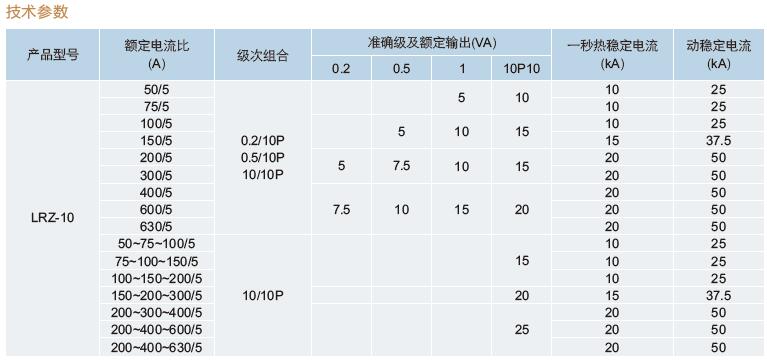

四、LRZ-10電流互感器技術參數

注：1、可根據用戶需求制作特殊規格或高精度產品。

2、該電流互感器在使用過程中只能使用其中一個變比，幾個變比不能同時使用。

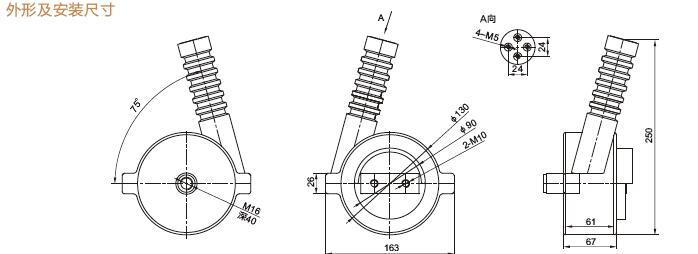

五、LRZ-10電流互感器產品外形及安裝尺寸

六、電流互感器的作用

電流互感器是一種特殊的變壓器，它被廣泛應用于供電系統中向測量儀表和繼電器的電壓線圈或電流線圈供電。

電流互感器的作用：

  （1）將一次回路的高電壓和大電流變為二次回路標準的低電壓和小電流，使測量儀表和保護裝置標準化、小型化，并使其結構輕巧、價格便宜，并便于屏內安裝。

  （2）隔離高壓電路?；ジ衅饕淮蝹群投蝹葲]有電的聯系，只有磁的聯系。使二次設備與高電壓部分隔離，且互感器二次側均接地，從而保證了設備和人身的安全.

要注意的是，互感器在線路中二次側（接電流表的那一邊）是絕對不允許開路的（斷開接線），否則有可能會因為二次側的高電壓而發生危險或事故。
